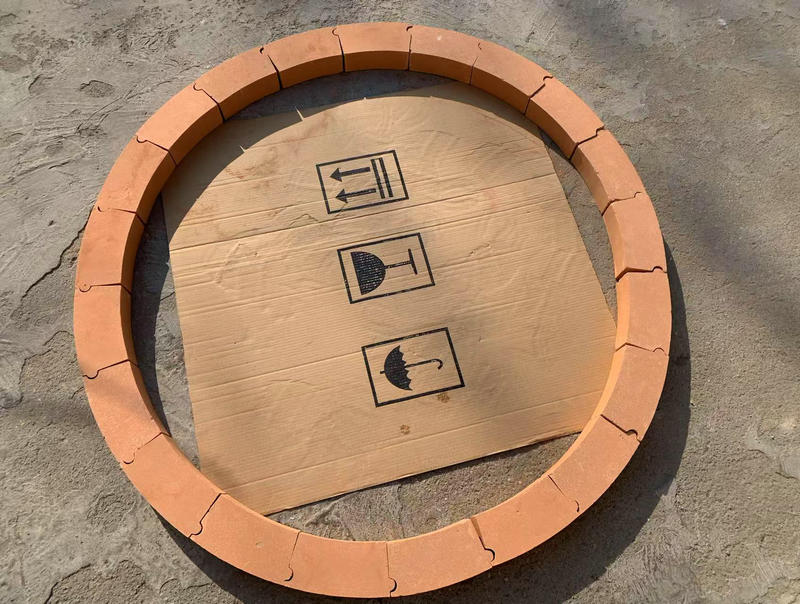

輕質(zhì)保溫漂珠磚是以漂珠為主材料。以結(jié)合劑為膠凝材料，以外加劑改性與水按一定比例混合，經(jīng)攪拌、塑化、成型、干燥和焙燒而成的一種具有微孔的高強輕質(zhì)保溫耐火磚。

    輕質(zhì)保溫漂珠磚比普通耐火磚密度小，導(dǎo)熱系數(shù)低，保溫性能好，可在1300℃以下窯爐中直接用于工作層；1300℃以上用作保溫層；為促進(jìn)窯爐熱工設(shè)備輕型化、節(jié)約能源創(chuàng)造了有利前提；粉煤灰中浮于水面上的漂珠，約占粉煤灰總量的0.2%~1%，而另一部分沉于水中的空心沉珠,約占50%，漂珠和空心沉珠均可生產(chǎn)輕質(zhì)保溫磚，僅是工藝有差別，前者多用半干法壓制成型，后者常以澆注法(泡沫法)成型。

    由于保溫耐火磚具有密度小、高溫性能好、導(dǎo)熱系數(shù)低、成本低等優(yōu)越性．使排灰、加工和應(yīng)用單位三者受惠，所以：成為我國發(fā)展較快的輕質(zhì)保溫磚之一．這也說明輕質(zhì)保溫磚是一項行之有效的粉煤灰利用途徑。

漂珠保溫耐火磚的組成材料有漂珠、結(jié)合劑和外加劑三大部分。
1．漂珠
   漂珠為耐火磚的主體。為力求純凈，有的漂珠，須經(jīng)數(shù)次漂洗或精選后方可應(yīng)用。
2．結(jié)合劑
   結(jié)合劑起粘結(jié)和增強作用。其要求如下：
   常溫：能使漂珠粘成一塊坯體，形成一定幾何形狀和產(chǎn)生一定強度。
   中溫：除保持原有粘結(jié)性能和幾何形狀外，還使強度不致降低。
   高溫：除繼續(xù)保持外形穩(wěn)定外，還使其強度和其它技術(shù)性能得到提高。
   常用的結(jié)合材料有：耐火粘土、CMC(羧甲基纖維素、俗稱化學(xué)漿糊)、礬土水泥和鋁礬土(可起耐火和粘結(jié)雙重作用)、磷酸及磷酸鹽、硅酸鈉(即水玻璃)等。
3．外加劑
   外加劑主要為增加耐火磚磚塊的內(nèi)部微孔、減輕自重和增加保溫耐火性能。
常用的外加劑有：
   木屑(鋸末)——焙燒后產(chǎn)生孔隙，故亦稱燒失劑，但須考慮其細(xì)度(＜3mm)；
   熟砂——廢舊耐火磚等破碎而成，既可廢物利用，又可增加耐火度；
硫酸鋁——該材料在590℃開始分解，639℃分解完畢。
