莫來石磚是以燒結(jié)或電熔莫來石為主要原料制得的耐火磚，可全部采用莫來石，莫來石耐火磚的生產(chǎn)工藝與高鋁磚相同，配料經(jīng)混料、成型、干燥與燒成等幾個(gè)工序。燒成溫度與配料組成、原料的純度及對(duì)耐火磚性能的要求有關(guān)，通常為1500～1700℃。

      除了莫來石以及它與剛玉構(gòu)成的復(fù)合耐火耐火磚外，莫來石還可以與其他材料構(gòu)成耐火磚以提高其性能，如鋯莫來石耐火磚、莫來石-碳化硅耐火磚等。所謂鋯莫來石耐火磚就是莫來石-氧化鋯復(fù)合材料。但是由于氧化鋯價(jià)格昂貴，在實(shí)際生產(chǎn)中常通過Al2O3或礬土與鋯英石反應(yīng)制得鋯莫來石熟料或耐火磚。

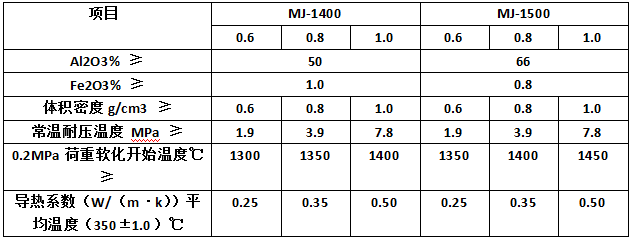

      莫來石磚理化指標(biāo)

      莫來石耐火磚具有荷重軟化溫度高、高溫蠕變率低、抗熱震性好等優(yōu)點(diǎn)，廣泛應(yīng)用于高爐熱風(fēng)爐、玻璃熔窯、干熄焦及加熱爐等工業(yè)爐窯上。莫來石耐火耐火磚在高溫下容易被堿性耐火磚侵蝕。此外，在高溫下，莫來石可以與水蒸氣按反應(yīng)生成Al2O3而受到損壞。

      因此，莫來石耐火磚不宜在高堿性渣及高水蒸氣含量的環(huán)境下長(zhǎng)期使用。
