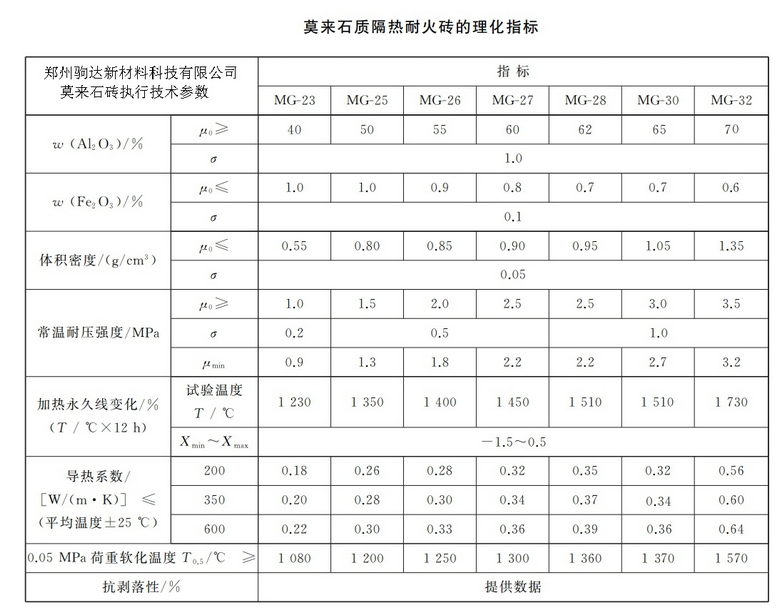

莫來石質隔熱耐火磚按分級溫度分為 MG-23 、 MG-25 、 MG-26 、 MG-27 、 MG-28 、 MG-30 和 MG-32 ,共七個牌號。其中, M 、 G 分別為莫、隔的漢語拼音首字母,其后的數(shù)字代表莫來石質隔熱耐火磚的分級

      莫來石質隔熱耐火磚，是以莫來石為主晶相和結合相的新型優(yōu)質隔熱耐火材料。由于莫來石具有優(yōu)良的高溫力學性能和化學穩(wěn)定性。所以莫來石質隔熱耐火磚具有高溫結構強度高、高溫蠕變率低、熱膨脹系數(shù)小、抗化學侵蝕性強、抗熱震性能好等優(yōu)良性能，可用作直接接觸火焰的窯爐工作面內(nèi)襯它可以有效地減輕爐體重量，節(jié)約能源。

      我公司生產(chǎn)的莫來石質隔熱耐火磚是利用藍晶石的理想化學成分AL2O3 · SiO2，是與紅柱石、夕線石具有相同成分的同質多相變體。藍晶石是地殼深部形成的高壓礦物，具有比紅柱石和夕線石更高的密度。這種高密度在常壓下處于亞穩(wěn)定狀態(tài)，在一定溫度下可自發(fā)地分解成低密度的礦物組合，及莫來石—石英。這種轉變會引起16%左右的體積膨脹，限制了它在耐火材料中作為主要成分被使用。

      以藍晶石為主要原料的耐火制品難以燒結，是因為藍晶石在分解膨脹過程中，其顆粒骨架之間形成許多微孔。對于直接與熔體接觸的耐火制品來說，這些微孔的存在會降低抗侵蝕性，而莫來石質隔熱耐火磚是用于不和熔體接觸的高溫窯爐的內(nèi)襯，不但要求具有高的實用文，還需要具有低的導熱系數(shù)。對于一般輕質耐火材料來說，在一定范圍內(nèi)，孔隙尺寸越小，其導熱系數(shù)越低，因此藍晶石分解膨脹形成的微孔隙正是提高輕質莫來石磚隔熱性能的有利條件。

       莫來石的理想化學成分是3AL2O3 ·2SiO2，其中AL2O3占71.8%，SiO2占28.2%。其熔點為1910℃，是硅酸鹽系統(tǒng)中僅次于剛玉（熔點2050℃）的礦物相。因此以莫來石為主要晶相的莫來石質隔熱耐火磚具有很高的使用溫度。如果使藍晶石在分解過程中全部轉化為莫來石，則必須在磨細的藍晶石粉中加入氧化鋁。
